产品说明



    伴随我国高速铁路的飞速发展，高技术、高质量的配套材料国产化进程急需加速并推向市场。

    我公司由石油化工科学研究院专家主持研发了350km/h高速铁路螺栓防腐脂“天一高铁螺栓防腐脂”，我们在研制过程中解剖了京津高铁使用的进口产品。经过了数十次的分析、试验和配方筛选，确定了该产品各项技术指标及产品标准。

    该产品各项技术指标均和进口产品，国内产品作了对比测试，各项指标均达到《中华人民共和国铁道运输局》运基线路【2003】124号铁道螺栓专用防护脂技术条件（暂行）的技术条件要求。

    其中多项指标优于国内外同类产品；

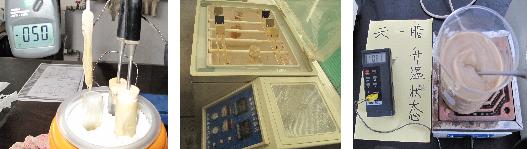

在大范围温度条件下（—40℃---60℃）时，现场操作使用性良好，—40℃不硬化，60℃不流淌。

在高低温状态下有着良好的附着性。

衡量防锈性指标的盐雾试验，湿热试验达到720h和1440h。

具有回涨性，在螺栓安装、拆卸过程中油膜都能均匀附着于螺栓表面。

项目		技术指标	试验方法
锥入度, 25℃     1/10mm		200～300	GB/T 269
滴点，℃                       不低于		150	GB/T 4929
钢网分油（100℃，24h）%       不大于		3	SH/T 0324
水淋试验（38℃x1h）%           不大于		5	SH/T 0109
水分 %                         不大于		0.1	GB/T 260
蒸发量，（99 ℃x24h）%          不大于		2.0	SH/T 0035
氧化安定性（100h，99℃ 0.78Mpa） 压力降，Mpa，                   不大于		0.07	SH/T 0325
低温性（-40℃，30min）		合格	SH/T 0211
低温相似粘度（-40℃）10s-1Pa.s  不大于		1100	SH/T 0084
腐蚀性               45# 钢片 100℃,24h		合格	SH/T 0080
防 锈 性	湿热（d×A）            不小于	60	GB/T 2361
	盐雾（d×A）            不小于	30	SH/T 0081
	包装贮存（d×A）        不小于	360	SH/T 0584
